主要用途

ZD80、ZD90、ZD100均為外嚙合漸開線人字齒圓柱齒輪減速器，主要用于冶金、礦山、水泥建材機械等行業。

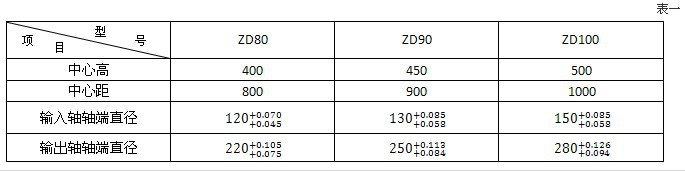

ZD80、ZD90、ZD100系列人字齒圓柱齒輪減速器主要技術規格

表一

主要零部件

1、高速軸材料采用42CrMo。

2、大齒輪由齒圈和輪芯組合而成，齒圈材料采用35SiMn，輪芯材料采用HT200°。

3、機蓋、油池由A3鋼板焊接而成。

4、機座采用HT200。

適用條件

1、減速器輸入轉速不高于750r/min。

2、減速器工作環境溫度-40℃～+40℃。

3、減速器可用于正、反運轉。

ZD80、ZD90、ZD100系列人字齒圓柱齒輪減速器吊運與安裝

吊運與安裝

1、起吊整機時，應用機體上的吊鉤起吊，嚴禁用機蓋上的吊鉤起吊。

2、安裝前應先澆好牢固的地腳，并保證整機處于水平狀態。

3、外形尺寸如圖及表二

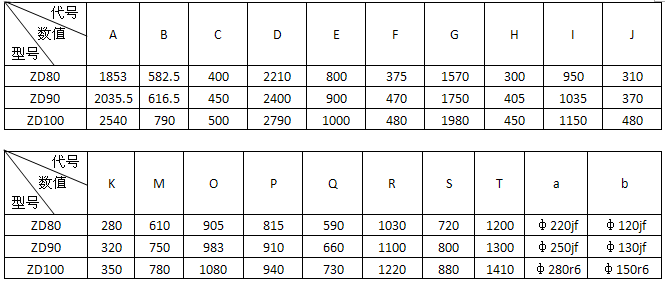

表二

潤滑

潤滑方式采用油池飛濺潤滑，潤滑油采用120#～320#工業齒輪油，若需要采用特殊冷卻裝置時，則視油泵性能可采用10#或14#機油。

冷卻

冷卻方式有：油冷或油冷加循環水冷卻，以及強冷。

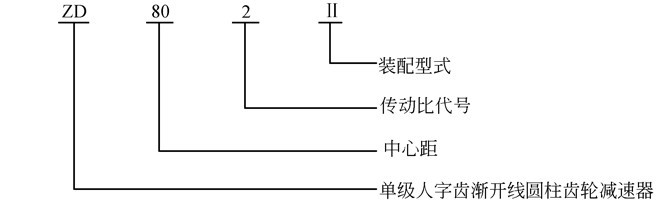

裝配形式及代號

ZD80、ZD90、ZD100系列人字齒圓柱齒輪減速器傳動比

表四
